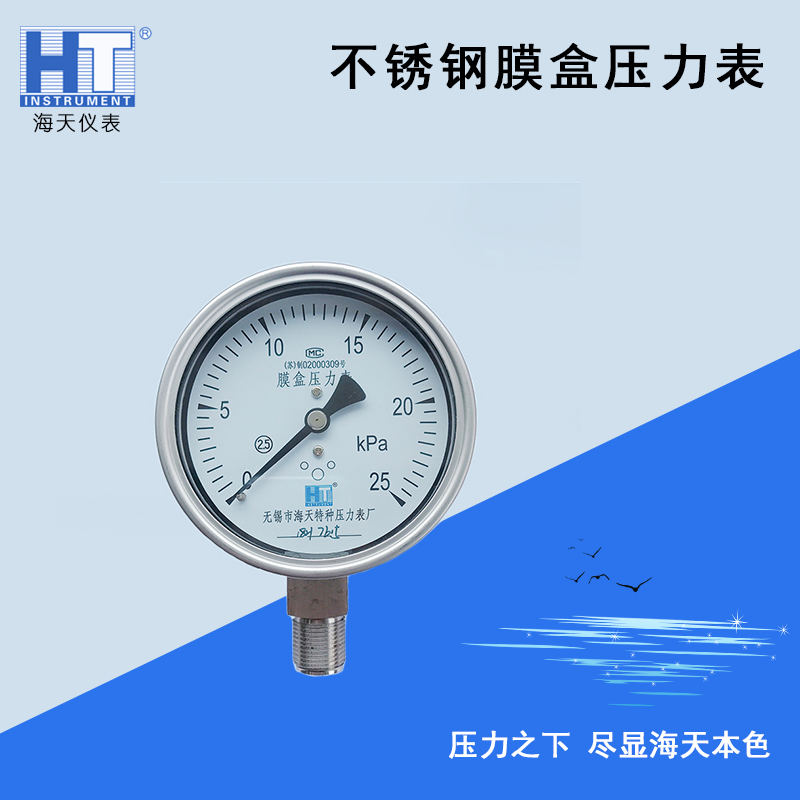

膜盒壓力表結構原理及用途
以膜盒作為彈性敏感元件用來測量微小壓力的壓力表叫膜盒壓力表。膜盒敏感原件由兩塊焊接在一起的顯圓形波浪的膜片組成。
工作原理：
被測量介質的壓力從接頭進入膜盒內腔，膜盒自由端受壓而產生位移，通過連桿機構帶動機芯齒輪旋轉，再有指針指示出被測壓力值在表盤上指示出來。
表盤直徑：￠60、￠75、￠100、￠150；
精度等級：1。6級；2。5級；
3）量程范圍：0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0-2～2；-3～3；-5～5；-8～8；-12～12；
-20～20Kpa；
4）膜盒彈性元件和接頭體材質有銅合金及不銹鋼316等。
5）膜盒壓力表結構形式：徑向直接安裝式；軸向直接安裝式；軸向帶前邊安裝式；軸向卡箍式等；
膜盒壓力表用途：
用于鍋爐通風和氣體管道等設備上微小壓力測量，膜盒壓力表可以就地安裝并現場指示。
